JCBX系列冲孔组合线

栏目：JCBX系列冲孔组合线发布时间：2025-10-13 09:52

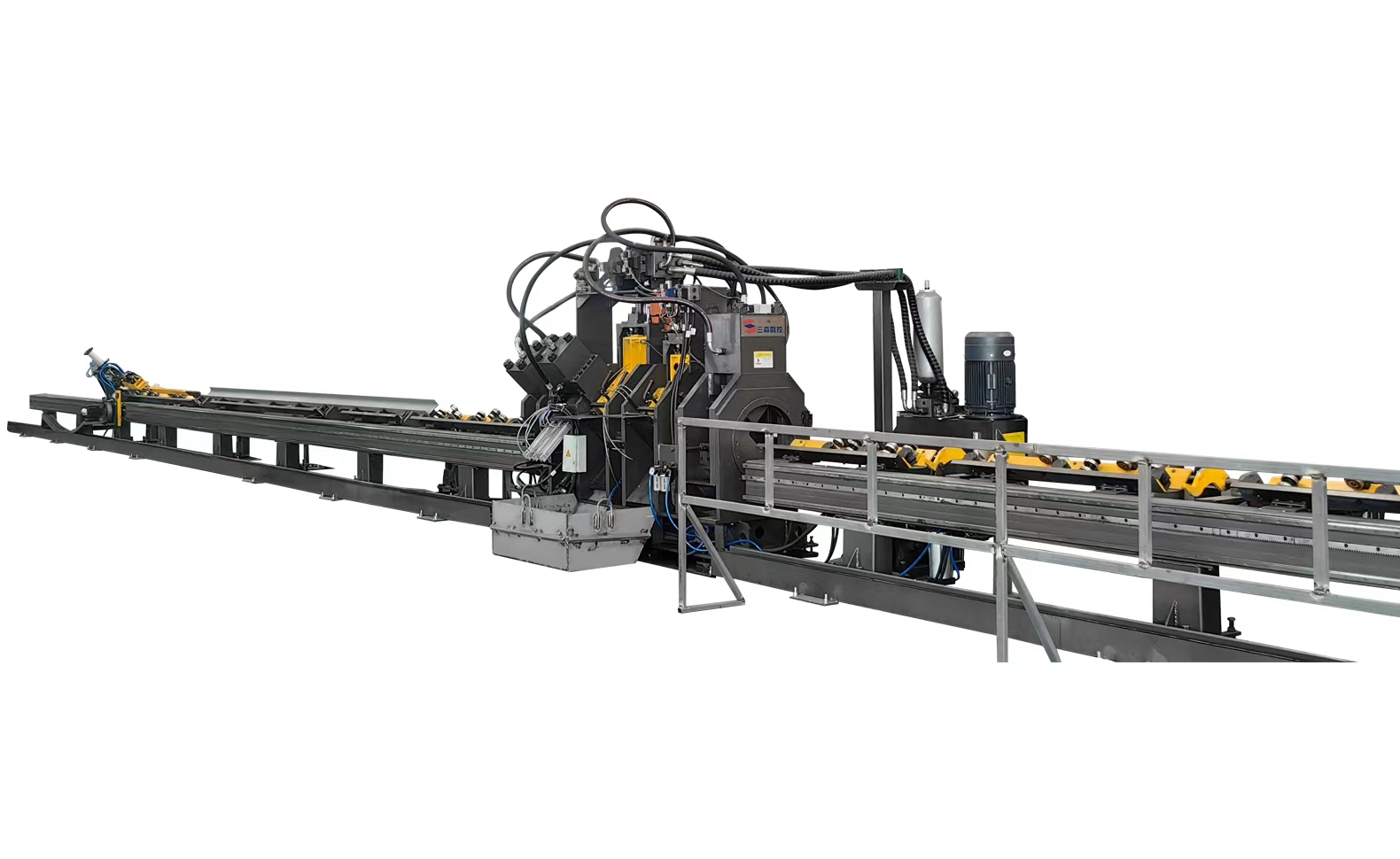

微信图片_20251011164907_361_214

产品结构特征：

1.布局形式，直线通过式自动化生产线，实现从原材料到成品的连续加工。

2.核心驱动，伺服电机+齿轮齿条的高精度送进系统，定位准确。

3.高刚性闭式冲压主机，配备多工位转塔模具库，实现一机多孔。

4.专用功能，型材数控旋转系统，实现角钢/槽钢多侧面自动加工。

5.集成化，集冲孔、打字、切割于一体，减少二次搬运和装夹。

6.高稳定性，液压侧向与垂直夹紧系统，确保冲压时型材绝对固定，保证精度和机床安全。

7.高度智能化，基于图形化的专用编程软件，实现“绘图即生产”，极大地简化了操作。

技术参数

型号		JCBX1610	JCBX2012
加工范围	角钢	40×40×3-125×125×10	40×40×3-140×140×10
	扁钢	50×4-140×12	50×4-160×12
	槽钢	8#-160#	10#-20#
	长度	12000（可定制）
冲孔	冲孔力	700
	冲孔模位数	3（每侧）一共9
	冲孔直径	圆孔φ26、长孔22×50 可冲八字孔
打字	打字力	1030
	打字模位数	4
	字头数量	12
	字头尺寸	14×10×19
切断	切断力	2450	3300
	切断方式	角钢、槽钢单剪；扁钢单直剪，圆弧双剪
切角		角钢≤63mm 可剪切直角
切基线		角钢≤63
送料方式		数控小车送料
送料速度		50-80
加工精度		符合Reunite with GB2694-2010
编程方式		Aoto CAD 绘图或放样软件
程序功能		故障语言显示
