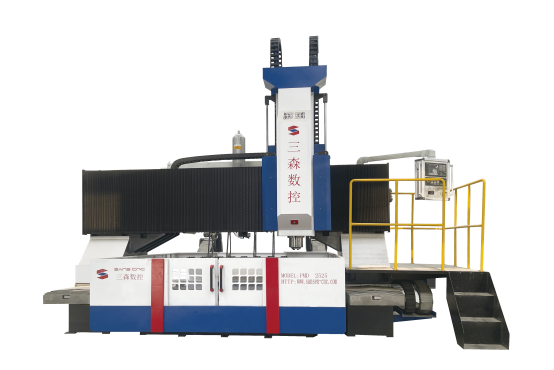

PMD 系列龙门移动式数控钻铣床

栏目：PMD系列龙门移动式数控钻床发布时间：2025-08-13 09:42


适用范围:本机适用于石化、锅炉、制冷、风电法兰等行业的管板、折流板、法兰盘的钻孔加工，也可用于建筑、桥梁、铁塔等钢结构中的联接板钻孔。

产品结构特征

1、机床主要由床身及纵向滑台、龙门及横向滑台、垂直滑枕式钻削动力箱、工作台、电气控制系统、液压系统、冷却系统、排屑系统、集中润滑系统等部分组成。

2、机床采用龙门移动，工作台固定的形式，有效节省占地面积。

3、机床床身和工作台独立，提高了设备的稳定性并有效的减少了高速钻削过程中产生的震动。

4、机床的纵向和横向移动均采用精密滚柱型直线导轨副导向，极大地增加了设备的刚性。

5、主轴电机选用专用伺服电机通过同步带进行驱动主轴，无级调速，低速扭矩大，可承受重切削负荷，能适合硬质合金刀具高速加工。

6、钻削主轴采用台湾精密主轴(内冷)，主轴锥孔 BT50，具有蝶形弹簧自动拉刀机构，可通过接杆装钻头或铣刀，液压缸松刀，更换刀具十分方便。

型号		PMD2020	PMD2525	PMD5050	PMD120120	PMD7070(多种尺寸)	PMD7070/2
工作面积长×宽（mm）		2000×2000	2500×2500	5000×5000	120000×120000	7000×7000	7000×7000
动力头	动力头数量（个）	1					2
	主轴型号/锥孔	BT50-190/220（中空）
	主轴转速	30-3200/6000
	最大钻孔直径 (mm)	Φ80/100/120
	最大攻丝直径 (mm)	M42（可铣丝）
	最大铣刀盘直径(mm)	Φ200mm
	主轴电机功率(KW)	22/30/37/45
	轴下端距(mm)	（根据地基确定）
定位精度	X Y 轴 (mm)	≤0.02/2000
数控系统	西门子/新代/凯恩帝/广数
排屑系统	2个平板链式
冷却系统	内冷+外冷
集中润滑	容积式自动润滑泵
选配
光栅尺	海德汉/发格
刀库系统	转塔式	8-24
	直排式e	4-12
角度头	90° 直角头90°
	窄直角头
	延伸头
