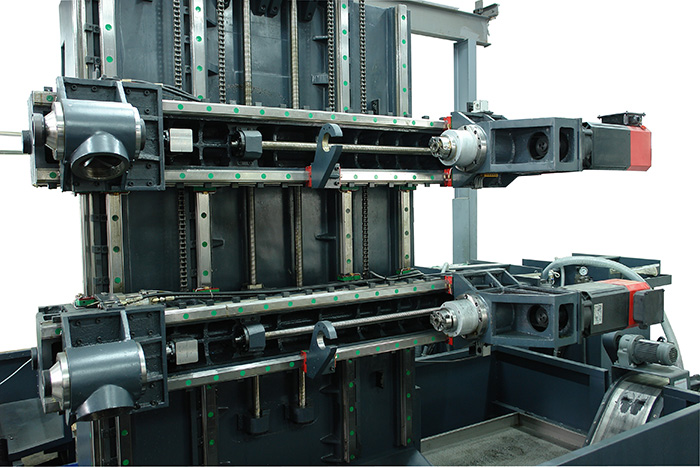

管板钻

栏目：产品中心发布时间：2019-01-25 09:11

产品特点：
此机适合加工不同形式管板，如锅炉、冷凝器、蒸发器、压力容器、中央空调、海水淡化、列管式换热器等等。数控管板深孔钻
特点：
加工速度快、全自动电脑编程操作。
垂直度公差、管径公差、光洁度、定位精度均达到世界标准。并且可加配以下两种项目，从而倍增它的速度。
a.增加一至二个加工主轴，使同一时间可以加工二至三个孔。
b.如孔径在35mm以上，建议使用单管钻，速度比一般深孔钻快4倍以上。

管板深孔钻参数表

项目			MHG-2121	MHG-3121	MHG-4121	MHG-6131
加工能力	直径	枪钻	∮10mm-25mm
		BTA	∮20mm-60mm
	钻孔深度范围		900 mm
			2100mm	3100mm	4100mm	6100mm
	最大工件直径
加工行程	X轴行程		2100mm	3100mm	4100mm	6100mm
	Y轴行程		2100mm	2100mm	2100mm	3100mm
	Z轴行程		950mm
主轴	主轴数量		2个（可选1-6个）
	中心距		160-300mm（可调）
	主轴转速		80-3500r/min
	进给速度		1-180mm/min
功率	主轴电机		15kw	15kw	15kw	15kw
	X轴伺服电机		2.9kw	2.9kw	2.9kw	2.9kw
	Y轴伺服电机		2.9kw	2.9kw	2.9kw	2.9kw
	Z轴伺服电机		2.9kw	2.9kw	2.9kw	2.9kw
	间距伺服电机		2.9kw	2.9kw	2.9kw	2.9kw
	机床总功率		40kw	40kw	40kw	40kw
冷却系统	压力范围		2-100Mpa	2-100Mpa	2-100Mpa	2-100Mpa
	流量范围		10-350L/min	10-350L/min	10-350L/min	10-350L/min
	油箱容量		2200L	2200L	2200L	2200L
工作台	工作台尺寸		2000×1600mm	3000×2000mm	4000×3000mm	6000×4000mm
	工作台承重		12T	22T	32T	42T
	立板尺寸mm		800×800×2700	800×800×2700	1200×1500×4200	1400×1800×6000
	立板数量		2个
机床	机床重量		22T	32T	42T	48T
	外形尺寸mm		5000×6000	5500×7500	5800×9000	6500×12000
	机床高度mm		5000	5000	5000	6000

产品应用
管板被广泛应用于列管式换热器、锅炉、压力容器、汽轮机、大型中央空调等行业。
主要用于化工容器，诸如列管式换热器、压力容器、锅炉、冷凝器、中央空调、蒸发器、海水淡化中，起支撑固定列管的作用，金属的材质使其不仅具有很强的刚性，而且具有很大的热传导性能。
